HB標準工業齒輪箱性能特點:

1、采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋誰齒輪均采用新型的磨齒工藝，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。

2、H、B系列工業齒輪箱采用通用設計方案，實現平行軸、直交軸通用箱體，零部件種類減少，規格型號增加。

3、H、B標準工業齒輪箱有3~26型規格。減速傳動級數有1-4級，速比1.25-450。

4、安裝方式:底座安裝、中空軸安裝、擺動底座安裝、扭力臂安裝。

5、輸入方式:電機聯接法蘭、軸輸入。

6、輸出方式:帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。

7、可按客戶要求配逆止器.和R、K系列組合得到更大的速比。

HB標準工業齒輪箱技術參數:

速比范圍:H系列1.25-450，B系列5-400

扭矩范圍:H系列2-900 kNm。B系列5.8-900 kNm

功率范圍:H系列4-5000 kW，B系列2.8-3000kW

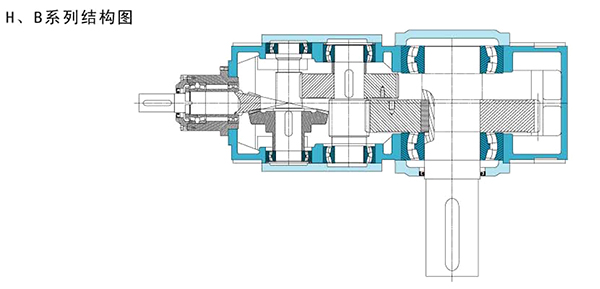

H、B系列工業齒輪箱概述：

1) H、B齒輪箱采用通用設計方案，可按客戶需求變型為行業專用的齒輪箱。

2)實現平行軸、直交軸、立式、臣卜式通用箱體，零部件種類減少，規格型號增加。

3)采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋錐一i輪均采用新型的磨齒工藝，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。

4)輸入方式:電機連接法蘭、軸輸入。

5)輸出方式:帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。

6)安裝方式:臥式、立式、擺動底座式、扭力臂式。

7) 11, B系列產.nIII有1^-26型規格，減速傳動級數有1-4級，速比1.25 --450,和CR, K, 5系列組合得到更大的速比。

符號說明

ED=每小時工作周期，以百分比表示，如ED=60%/h

fl=被驅動設備系數(表1)

f2=原動機系數

f3=蜂植扭矩系數

f4、f5=環境溫度系數(表2、3)

f6、f7海拔高度系數(4、5)

f8=齒輪箱供油系數(表6)

f9、f10、f11、f12=熱容量系數(表7、8、9, 10)

a1二型號系數(表11)

a2=速比功率(表12)

P1=輸入功率

PG1=不帶輔助冷卻裝釋的齒輪箱熱容量

PG2=帶冷卻風扇裝置的齒輪箱熱容以

PG3=帶內置式冷卻盤管的齒輪箱熱容量

PGI=帶內釋式冷卻盤管和風扇的齒輪箱熱容量
